产品简介

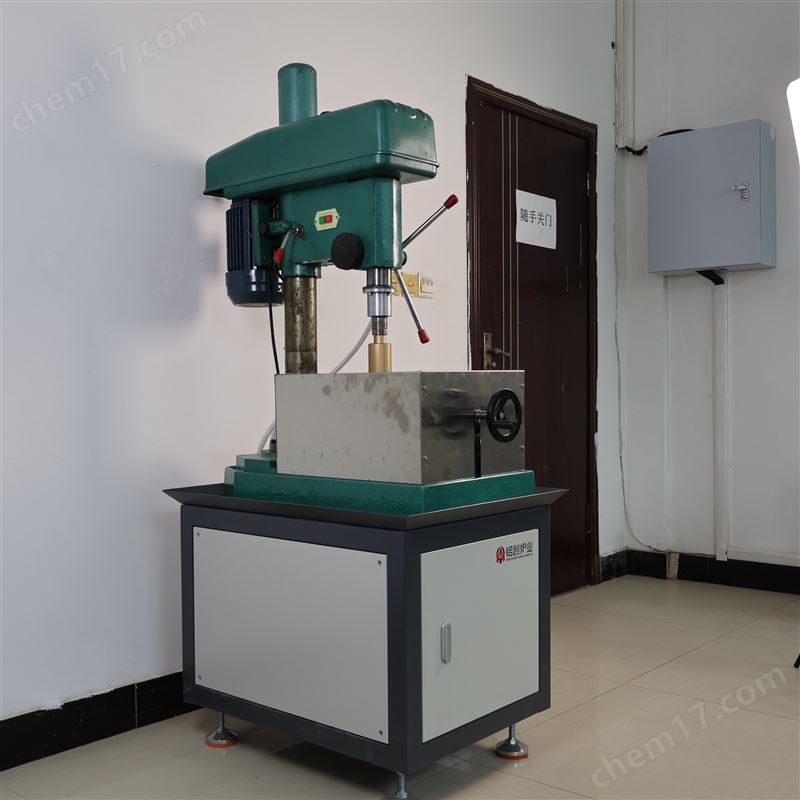

ZYJ-01型钻样机是耐火材料生产企业、科研单位实验室用以钻取荷重软化试样、热膨胀等多种试样的一种专门设备。该设备精度高，钢性好，是钻取试样的理想设备。

一、概述

     ZYJ-01型钻样机是耐火材料生产企业、科研单位实验室用以钻取荷重软化试样、热膨胀等多种试样的一种专门设备。该设备精度高，钢性好，是钻取试样的理想设备。

二、技术参数

 1、最大钻孔直径：         φ36～50（mm）

 2、最大加工深度：          125 mm

 3、主轴转速级数：            5

 4、主轴转速：          160  250  500  800  1050

 5、主轴轴线至立柱表面距离：     340 mm

 6、主轴轴线至底座立工作面距离：  420～800 （mm）

 7、底座工作面尺寸：        400×380（mm）

 8、水嘴                    φ12 mm

 9、水压：                  >0.2MPa

 10、电动机：                  1.5kW

三、钻样机使用说明

1、开动机床前应用500兆欧表测量绝缘电阻值不小于0.5兆欧，电源线中双色线应良好接地。

2、定期按照机床润滑要求添加润滑油(润滑脂)，检查主轴箱与立柱是否已夹紧、传动部件、主轴、套筒的升降和电器设备是否正常。

3、主轴箱升降时，请先松开主轴箱锁紧手柄，然后回转摇把，当调至所需位置时紧固锁紧手柄，方能开动机床。

4、本机床有控制钻头深度的圆刻度盘式定深机构：调整钻孔深度时，先松开把手，是使钻头接触工件表面后，旋转刻度盘至钻孔深度位置，最后拧紧把手即可。

5、主轴可自动复位，钻杆在下压时钻孔，松开后自动复位。弹力不够时松开弹簧盒下部顶丝，旋转弹簧盒可以调整复位弹力的大小。

6、变换转速时，将上罩壳掀开，应注意安全，防止罩壳下落。
